DIE technologie
STRATMO ist unsere Vakuumdämmung auf Basis von Perlit.
Sie dämmt effizienter als konventionelle Materialien und braucht weniger Platz bei höherer Lebensdauer.
Wie es funktioniert.
In einer STRATMO-Dämmung wird expandiertes und gemahlenes Perlit unter Vakuum in eine mehrlagige Barrierefolie eingeschlossen. Das Vakuum eliminiert die Wärmeleitung durch Luft. Der verbleibende Feststoffkontakt zwischen den Perlit-Partikeln ist minimal. Das Ergebnis: λ = 7 mW/m·K. Dreimal besser als PUR, bei einem Bruchteil der Materialkosten konventioneller Vakuumisolierpaneele.
Beispielhafte Darstellung auf Basis eines Paneels
Vorteile von STRATMO
Sehr gute Isoliereigenschaften (Wärmeleitfähigkeit 7 mW/m·K)
Sehr hohe Energieeffizienz erreichbar
Hohe Stabilität, eigenstabiler Vakuumkörper (E-Modul 20 MPa)
Niedrige Materialkosten
Lebensdauer >20 Jahre
Perlit erfordert wenig Energieeinsatz zur Verarbeitung
Perlit ist nicht brennbar und als Material kreislauffähig
STRATMO Komponenten

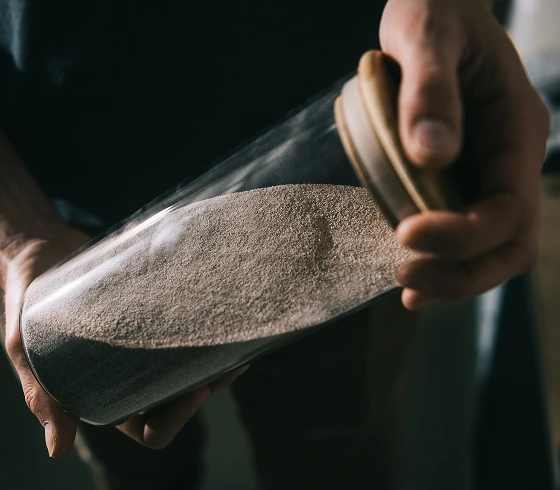

Perlit
Der Kern unserer Dämmung ist Perlit, ein natürliches Vulkangestein mit extrem feiner Porenstruktur. Diese Struktur hält dem äußeren Luftdruck stand und senkt zugleich die Anforderung an das Vakuum, im Inneren der Poren genügt ein Druck von einem Zehntausendstel des normalen Luftdrucks. Das macht die Dämmung robust und wirtschaftlich in der Herstellung.

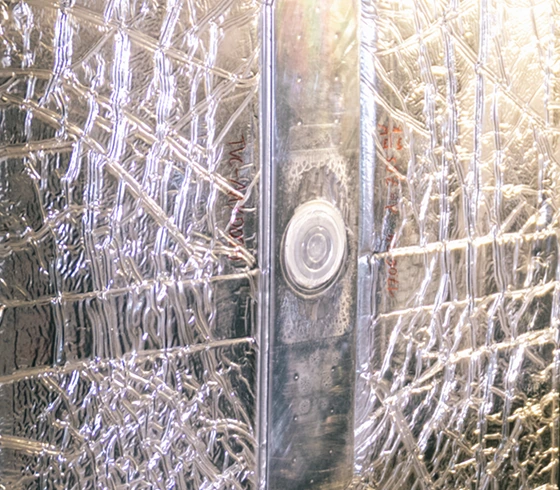

Hochbarrierefolie
DieHochbarrierefolie hält das Vakuum dauerhaft auf dem nötigen Niveau. Sie besteht aus einer PET-Trägerschicht und hauchdünnen metallischen Barriereschichten, eine beidseitige Siegelschicht verbindet sie fest mit der Deckschicht. So entsteht eine dichte Hülle, die sich zugleich flexibel an dreidimensionale Formen anpasst.
Sorptionspumpe
Die Sorptionspumpe ist der Zugang zum Vakuumsystem beim Evakuieren und arbeitet danach unsichtbar weiter. Gefüllt mit Zeolith bindet sie Wasserdampf, der die Dämmwirkung über die Zeit verschlechtern würde. Sie sichert damit die Leistung der Dämmung über die gesamte Produktlebensdauer.
Deckschicht
Die Deckschicht schützt die Folienhülle des Vakuumkörpers vor mechanischer Beschädigung. Sie kann aus unterschiedlichen Materialien bestehen und ist typischerweise fest mit dem Kern verbunden, der Sandwichverbund gibt dem Bauteil seine Steifigkeit. So wird aus der Dämmung ein tragfähiges Element, das sich direkt ins Produkt integrieren lässt.
Wie es funktioniert

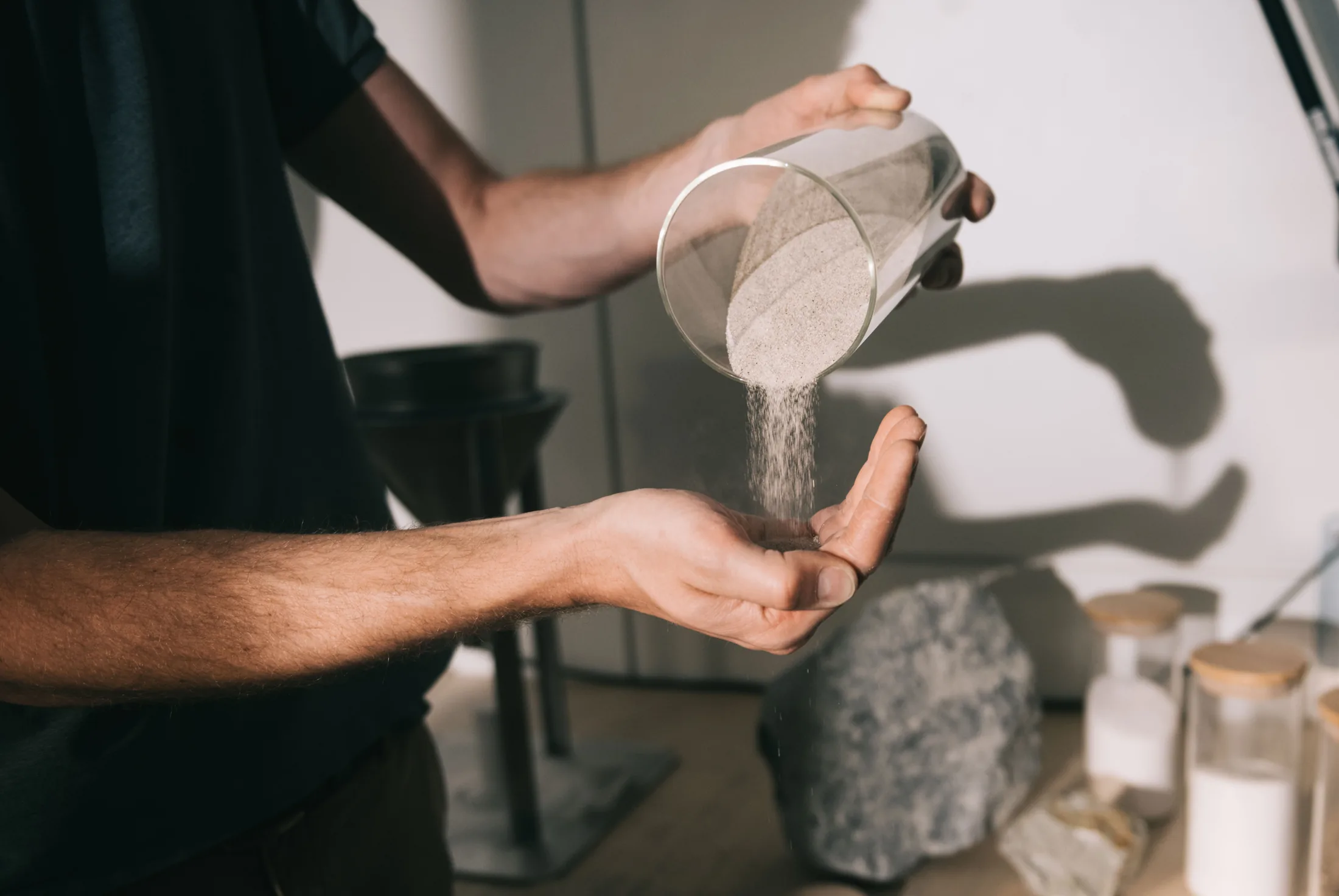

Was ist Perlit?
Herkunft
Perlit ist gemahlenes Vulkangestein. Beim Erhitzen auf über 800 °C expandiert es auf das bis zu 20-fache seines ursprünglichen Volumens – hochporös, leicht, mit natürlichen Dämmeigenschaften.
Eigenschaften
Expandiertes Perlit ist nicht brennbar, druckstabil und chemisch inert. Keine PFAS, keine Halogene, keine Schadstoffe. Und vollständig recycelbar.
Natürliches Vulkangestein
Perlitvorkommen gibt es weltweit. Das Mineral wird seit Jahrzehnten industriell eingesetzt. Von der Bauwirtschaft bis zur Lebensmittelproduktion. TerraVac nutzt diese bewährte Grundlage für eine neue Generation von Hochleistungsdämmung.
Alterungsverhalten unterschiedlicher Dämmtechnologien am Beispiel Gefrierschrank
Beste Performance
STRATMO+
STRATMO+ bettet ein Glasfaserpaneel in den Vakuumraum eines STRATMO-Körpers ein. Allein hält Glasfaser nicht lange durch. Geschützt im Perlit-Vakuumkörper erreicht es bereichsweise 1,5 mW/m·K, fast viermal besser als STRATMO. Komplexer in der Auslegung, aber die beste Dämmleistung je Gewicht am Markt.
Wärmeleitfähigkeit: 1,5 mW/m·K
Reifegrad: Serienentwicklung
Einsatzgebiete: Paneele/Platten mit höchsten Anforderungen, z.B. Türen von Ultratiefkühlschränken
Beste Dämmleistung je Gewichtseinheit
Leistung
STRATMO im Vergleich.
Mit λ = 7 mW/m·K (bei 10 °C) liegt STRATMO deutlich unter konventionellen Dämmmaterialien. PUR erreicht 20–30 mW/m·K, EPS 35–40 mW/m·K. Klassische Silica-Vakuumisolierpaneele erreichen zwar niedrigere Anfangswerte, sind teurer und schwieriger zu verarbeiten. STRATMO hält diese Leistung über mehr als 20 Jahre stabil.
Konventionelle Dämmung
Expandiertes Polystyrol (EPS)
Wärmeleitfähigkeit bei 10 °C [mW/m·K]
35 - 40
Wärmedurchgangskoeffizient [W/m2·K]
0,7
Dichte [kg/m3]
15 - 30
Steifigkeit/E-Modul [MPa]
0,3
Materialkosten [EUR/m3]
30 - 70
Effizienzkosten [EUR*W/m4·K]
1,0
Nachhaltigkeit des Materials
Niedrig
Vakuumdämmung
Perlit
Wärmeleitfähigkeit bei 10 °C [mW/m·K]
7
Wärmedurchgangskoeffizient [W/m2·K]
0,14
Dichte [kg/m3]
200
Steifigkeit/E-Modul [MPa]
20
Materialkosten [EUR/m3]
40
Effizienzkosten [EUR*W/m4·K]
0,3
Nachhaltigkeit des Materials
Hoch
Natürliches Material, geringer Energieaufwand
Natürliches Material, geringer Energieaufwand
Konventionelle Dämmung
Mineralwolle
Wärmeleitfähigkeit bei 10 °C [mW/m·K]
35 - 40
Wärmedurchgangskoeffizient [W/m2·K]
0,7
Dichte [kg/m3]
80
Steifigkeit/E-Modul [MPa]
N/A
Materialkosten [EUR/m3]
30 - 70
Effizienzkosten [EUR*W/m4·K]
1,0
Nachhaltigkeit des Materials
Mittel
Vakuumisolierung
Perlit
Wärmeleitfähigkeit bei 10 °C [mW/m·K]
7
Wärmedurchgangskoeffizient [W/m2·K]
0,14
Dichte [kg/m3]
200
Steifigkeit/E-Modul [MPa]
20
Materialkosten [EUR/m3]
40
Effizienzkosten [EUR*W/m4·K]
0,3
Nachhaltigkeit des Materials
Hoch
Natürliches Material, geringer Energieaufwand
Natürliches Material, geringer Energieaufwand
Gasbasierte dämmung
Polyurethan/PUR-Schaum
Wärmeleitfähigkeit bei 10 °C [mW/m·K]
20 - 30
Wärmedurchgangskoeffizient [W/m2·K]
0,4
Dichte [kg/m3]
30 - 40
Steifigkeit/E-Modul [MPa]
5
Materialkosten [EUR/m3]
60 - 150
Effizienzkosten [EUR*W/m4·K]
1,7
Nachhaltigkeit des Materials
Niedrig
Problemat. Schäumgase,
geringe Rezyklierbarkeit
Problemat. Schäumgase,
geringe Rezyklierbarkeit
Vakuumisolierung
Perlit
Wärmeleitfähigkeit bei 10 °C [mW/m·K]
7
Wärmedurchgangskoeffizient [W/m2·K]
0,14
Dichte [kg/m3]
200
Steifigkeit/E-Modul [MPa]
20
Materialkosten [EUR/m3]
40
Effizienzkosten [EUR*W/m4·K]
0,3
Nachhaltigkeit des Materials
Hoch
Natürliches Material, geringer Energieaufwand
Natürliches Material, geringer Energieaufwand
Vakuumdämmung
Pyrogene Kieselsäure
Wärmeleitfähigkeit bei 10 °C [mW/m·K]
3,5
Wärmedurchgangskoeffizient [W/m2·K]
0,17
Dichte [kg/m3]
120
Steifigkeit/E-Modul [MPa]
1,5
Materialkosten [EUR/m3]
600
Effizienzkosten [EUR*W/m4·K]
2,0
Nachhaltigkeit des Materials
Niedrig
Sehr hoher Energiebedarf bei der Herstellung
Sehr hoher Energiebedarf bei der Herstellung
Vakuumdämmung
Perlit
Wärmeleitfähigkeit bei 10 °C [mW/m·K]
7
Wärmedurchgangskoeffizient [W/m2·K]
0,14
Dichte [kg/m3]
200
Steifigkeit/E-Modul [MPa]
20
Materialkosten [EUR/m3]
40
Effizienzkosten [EUR*W/m4·K]
0,3
Nachhaltigkeit des Materials
Hoch
Natürliches Material, geringer Energieaufwand
Natürliches Material, geringer Energieaufwand
Nachhaltigkeit
Gut dämmen. Gut für den Kreislauf.
Im Gegensatz zu konventionellen Lösungen kommt unsere Technologie ohne erdölbasierten PUR-Schaum aus und setzt auf den mineralischen Dämmstoff Perlit.
Perlit ist ein natürlicher Rohstoff, der nach der Nutzung zurückgewonnen und erneut eingesetzt werden kann – eine wesentliche Voraussetzung für echte Kreislaufwirtschaft.
Darüber hinaus eröffnet die Technologie neue Möglichkeiten für recyclinggerechtes Produktdesign, da Materialien künftig einfacher getrennt und wiederverwertet werden können.
Anwendungsgebiete
Überall dort, wo es auf höchste Effizienz ankommt.
01
Rohre
Fernwärme- und Kryorohre verlieren mit unserer Dämmung deutlich weniger Wärme bei kleinerem Außendurchmesser, was Transport und Tiefbau spürbar vereinfacht.
02
Paneele
Für Kühlhäuser, Türen und Bauanwendungen liefern unsere Platten höchste Dämmleistung bei geringer Stärke und lassen sich von Systemanbietern direkt in eigene Produkte integrieren.

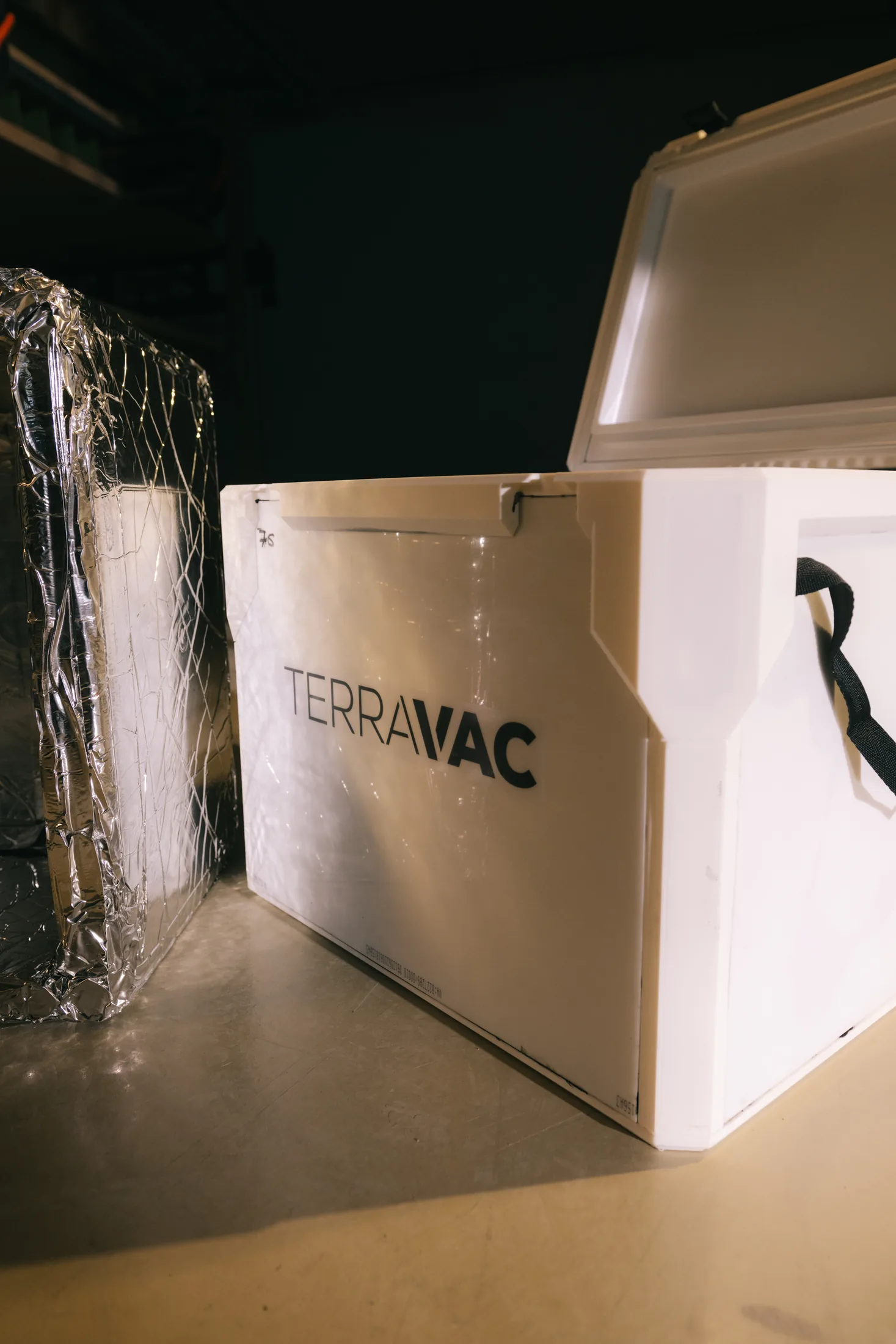

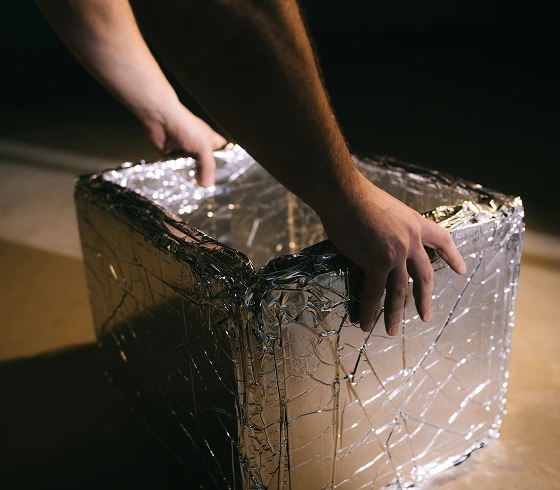

03
Boxen
Ob Pharma, Outdoor oder Großtransport, unsere Vakuumdämmung hält Temperaturen über lange Zeiträume passiv stabil und schafft bei gleichen Außenmaßen deutlich mehr Nutzvolumen.
01
Tanks
Warmwasser-, Kälte- und Wasserstoffspeicher erreichen mit unserer Dämmung höhere Energieeffizienzklassen, ohne durch dicke Dämmschichten unhandlich zu werden.
